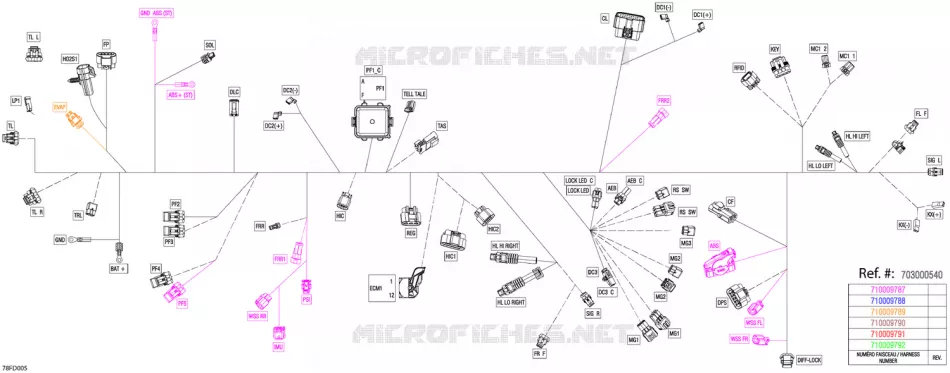

08- 0 - MAIN HARNESS - 710009790 pour Can-Am Outlander PRO HD5 4X4 1HRC de 2024

200

WIRING HARNESS_MAIN Main Wiring Harness

710009790

1 140,02€ Prix unitaire TTC

200b

SUPPORT_CONNECTOR Connector Support | Not Shown

710007290

22,20€ Prix unitaire TTC

200c

COVER_FUSE HOLDER Fuse Holder Cover | Not Shown

710007296

55,56€ Prix unitaire TTC

200d

CAP_TERMINAL_POSITIVE Positive Terminal Cap | Not Shown

710008598

13,32€ Prix unitaire TTC

AEB

CONNECTOR_SUMITOMO FEMALE 2 CAVITIES Sumitomo Female Connector 2 Cavities

710008152

12,22€ Prix unitaire TTC

AEB

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

AEB

FEMALE TERMINAL Cosse Femelle

409012100

5,36€ Prix unitaire TTC

AEB C

CONNECTOR_SUMITOMO MALE 2 CAVITIES Connector Sumitomo Male 2 Cavities | Not Shown

710008151

10,00€ Prix unitaire TTC

AEB C

CAP Bouchon

710000080

9,36€ Prix unitaire TTC

BAT (+)

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

CLIP Clip

710001038

6,20€ Prix unitaire TTC

CONNECTOR_DELPHI MALE 2 CAVITIES Bloc Femelle, 2 Circuits

278000217

10,90€ Prix unitaire TTC

WIRE SEAL Joint De Fil

278000218

5,00€ Prix unitaire TTC

MALE TERMINAL Cosse Mâle

409004300

6,62€ Prix unitaire TTC

CONNECTOR_FEMALE 20 CAVITIES Connecteur Femelle 20 Circuits

278002858

26,66€ Prix unitaire TTC

SEALING CAP Bouchon étanche

278002860

2,04€ Prix unitaire TTC

TERMINAL_MOLEX FEMALE Cosse Femelle

515178018

1,34€ Prix unitaire TTC

DIODE Diode

409012700

13,14€ Prix unitaire TTC

DC1

CONNECTOR_FEMALE 1 CAVITY Cosse Femelle

409010300

5,00€ Prix unitaire TTC

DC2

CONNECTOR_FEMALE 1 CAVITY Cosse Femelle

409010300

5,00€ Prix unitaire TTC

DC3

CONNECTOR_FEMALE 2 CAVITIES Logement Femelle, 2 Circuits

515175658

18,62€ Prix unitaire TTC

DC3

FEMALE TERMINAL Cosse Femelle

515175231

5,00€ Prix unitaire TTC

DC3 C

MALE HOUSING, 2 CIRCUITS Logement Mâle, 2 Circuits

710000667

9,89€ Prix unitaire TTC

DIFF-LOCK

CONNECTOR DELPHI FEMALE 6 CAVITIES Connector Delphi Female 6 Cavities

710006038

93,00€ Prix unitaire TTC

DIFF-LOCK

LOCK CONNECTOR Lock Connector

710006039

5,41€ Prix unitaire TTC

DIFF-LOCK

SEAL Joint d'étanchéité

278001482

3,66€ Prix unitaire TTC

DIFF-LOCK

FEMALE TERMINAL Cosse Femelle

278001481

4,00€ Prix unitaire TTC

DLC

HOUSING Connecteur Femelle, 6 Circuits

710002706

23,28€ Prix unitaire TTC

DLC

LOCK Barrure

710002705

5,18€ Prix unitaire TTC

DLC

TERMINAL_AMPHENOL FEMALE Terminal Femelle

710005438

4,84€ Prix unitaire TTC

DLC

TERMINAL_AMPHENOL FEMALE Terminal Femelle

710005439

5,18€ Prix unitaire TTC

DPS

CONNECTOR_FEMALE 10 CAVITIES Logement Femelle

710004989

8,74€ Prix unitaire TTC

DPS

LOCK Verrou

710001222

2,40€ Prix unitaire TTC

DPS

LOCK Verrou

710005098

2,23€ Prix unitaire TTC

DPS

PLUG Bouchon

710002075

3,54€ Prix unitaire TTC

DPS

WIRE SEAL Joint De Fil

278002186

6,48€ Prix unitaire TTC

DPS

SEAL Joint

710003153

1,14€ Prix unitaire TTC

DPS

FEMALE TERMINAL Terminal Femelle

278002187

7,24€ Prix unitaire TTC

DPS

TERMINAL Terminal

710001765

710001873

2,42€ Prix unitaire TTC

ECM1

COVER Couvercle

515178601

20,48€ Prix unitaire TTC

ECM1

HOUSING 56 CIRCUITS Housing 56 Circuits

515178595

34,46€ Prix unitaire TTC

ECM1

PLATE Plate

515178604

5,20€ Prix unitaire TTC

ECM1

PLUG Plug

515178599

3,74€ Prix unitaire TTC

ECM1

PLATE Plate

515178603

5,20€ Prix unitaire TTC

ECM1

TERMINAL Terminal

515178596

4,38€ Prix unitaire TTC

ECM1

TERMINAL Terminal

515178598

4,25€ Prix unitaire TTC

ECM1

TERMINAL Terminal

515178597

18,14€ Prix unitaire TTC

CONNECTOR_FEMALE 4 CAVITIES Male Housing, 4 Circuits

278002185

10,00€ Prix unitaire TTC

LOCK Verrou

710001222

2,40€ Prix unitaire TTC

WIRE SEAL Joint De Fil

278002186

6,48€ Prix unitaire TTC

SEAL Joint

710003153

1,14€ Prix unitaire TTC

FEMALE TERMINAL Terminal Femelle

278002187

7,24€ Prix unitaire TTC

TERMINAL Terminal

710001765

710001873

2,42€ Prix unitaire TTC

FRR

CONNECTOR_FEMALE 2 CAVITIES Logement Femelle, 2 Circuits

515175658

18,62€ Prix unitaire TTC

FRR

FEMALE TERMINAL Cosse Femelle

515175231

5,00€ Prix unitaire TTC

GND

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

HIC

CONNECTOR_FEMALE 2 CAVITIES Housing

515177205

23,28€ Prix unitaire TTC

HIC

SEAL-WIRE Joint De Fil

710001332

3,90€ Prix unitaire TTC

HIC

TERMINAL Terminal

710001228

3,90€ Prix unitaire TTC

HL HI LEFT

CONNECTOR_FEMALE 2 CAVITIES Housing

710007660

9,38€ Prix unitaire TTC

HL HI LEFT

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

HL HI LEFT

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

HL HI LEFT

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

HL HI RIGHT

CONNECTOR_FEMALE 2 CAVITIES Housing

710007660

9,38€ Prix unitaire TTC

HL HI RIGHT

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

HL HI RIGHT

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

HL HI RIGHT

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

HL LO LEFT

CONNECTOR_FEMALE 2 CAVITIES Connecteur Femelle, 2 Circuits

515177192

10,87€ Prix unitaire TTC

HL LO LEFT

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

HL LO LEFT

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

HL LO LEFT

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

HL LO RIGHT

CONNECTOR_FEMALE 2 CAVITIES Connecteur Femelle, 2 Circuits

515177192

10,87€ Prix unitaire TTC

HL LO RIGHT

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

HL LO RIGHT

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

HL LO RIGHT

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

HO2S1

HOUSING Connecteur

710002466

3,62€ Prix unitaire TTC

HO2S1

LOCK Verrou

710002469

2,40€ Prix unitaire TTC

HO2S1

SEAL Joint d'étanchéité

278001482

3,66€ Prix unitaire TTC

HO2S1

GOLD TERMINAL Terminal Or

710002597

3,62€ Prix unitaire TTC

HO2S1

TERMINAL *TERMINAL Terminal

710000736

6,50€ Prix unitaire TTC

LOCK LED

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

LOCK LED

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

LOCK LED

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

LOCK LED C

CAP Bouchon

710000080

9,36€ Prix unitaire TTC

MG1

CONNECTOR Connecteur

710007097

22,21€ Prix unitaire TTC

MG1

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

MG1

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

MG2

CONNECTOR Connecteur

710007098

14,45€ Prix unitaire TTC

MG2

CAP Bouchon

710000080

9,36€ Prix unitaire TTC

MG2

SEAL Joint

409012300

5,32€ Prix unitaire TTC

MG2

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

MG2

FEMALE TERMINAL Cosse Femelle

409012100

5,36€ Prix unitaire TTC

PF1

FUSE BASE ASS Y Bou0026#238;tier Fusible Assemblé

278003448

38,20€ Prix unitaire TTC

PF1

WIRE SEAL Joint De Fil

278000216

3,66€ Prix unitaire TTC

PF1

WIRE SEAL Joint De Fil

278001065

8,78€ Prix unitaire TTC

PF1

WIRE SEAL Joint De Fil

278000218

5,00€ Prix unitaire TTC

PF1

FEMALE TERMINAL Terminal Femelle

710000918

8,78€ Prix unitaire TTC

PF1

TERMINAL Terminal Femelle

278002578

1,24€ Prix unitaire TTC

PF1 C

FUSE COVER Décalque Fusible Relais

278003553

4,38€ Prix unitaire TTC

PF1 C

DECAL_FUSES Fuses Decal

710006781

0,01€ Prix unitaire TTC

PF1 C-SP1

LITTLE FUSE, 7.5 AMPERES Mini-fusible, 7.5 Ampères | Not Shown

710000743

9,72€ Prix unitaire TTC

PF1 C-SP2

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1 C-SP3

LITTLE FUSE, 15 AMPERES Mini-Fusible, 15 Ampères

710000745

9,72€ Prix unitaire TTC

PF1-F1

LITTLE FUSE, 15 AMPERES Mini-Fusible, 15 Ampères

710000745

9,72€ Prix unitaire TTC

PF1-F2

LITTLE FUSE, 15 AMPERES Mini-Fusible, 15 Ampères

710000745

9,72€ Prix unitaire TTC

PF1-F3

LITTLE FUSE, 7.5 AMPERES Mini-fusible, 7.5 Ampères | Not Shown

710000743

9,72€ Prix unitaire TTC

PF1-F4

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F5

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F6

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F7

LITTLE FUSE, 15 AMPERES Mini-Fusible, 15 Ampères

710000745

9,72€ Prix unitaire TTC

PF1-F10

FUSE, 15 AMPS Fuse 15 AMPS

710008009

22,20€ Prix unitaire TTC

PF1-RY1

RELAY Relais

715900824

25,39€ Prix unitaire TTC

PF1-RY3

RELAY Relais

715900824

25,39€ Prix unitaire TTC

PF1-RY4

RELAY Relais

715900824

25,39€ Prix unitaire TTC

PF1-RY5

RELAY Relais

715900824

25,39€ Prix unitaire TTC

PF2

FUSE Fusible

710001613

10,38€ Prix unitaire TTC

PF2

FUSE HOLDER Porte-Fusible

278001325

10,38€ Prix unitaire TTC

PF2

FEMALE TERMINAL Cosse Femelle

710000357

8,78€ Prix unitaire TTC

PF3

FUSE Fusible

710001613

10,38€ Prix unitaire TTC

PF3

FUSE HOLDER Porte-Fusible

278001325

10,38€ Prix unitaire TTC

PF3

FEMALE TERMINAL Cosse Femelle

710000357

8,78€ Prix unitaire TTC

PF3

FEMALE TERMINAL Cosse Femelle

710000113

7,98€ Prix unitaire TTC

RESISTOR Résistance

710007300

3,32€ Prix unitaire TTC

REG

CONNECTOR_FEMALE 3 CAVITIES Connecteur Femelle, 3 Circuits

710000879

30,74€ Prix unitaire TTC

REG

CAP Bouchon

710000882

13,18€ Prix unitaire TTC

REG

SEAL Joint

710001932

3,82€ Prix unitaire TTC

REG

TERMINAL Terminal

710001934

6,48€ Prix unitaire TTC

RFID

CONNECTOR_FEMALE 5 CAVITIES Female Delphi Connector 5 Cavities

710007151

19,54€ Prix unitaire TTC

RFID

LOCK Lock

710007243

5,54€ Prix unitaire TTC

RFID

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

RFID

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

RS SW

MALE TERMINAL HOUSING, 6 CIRCUITS Logement De Terminal Mâle, 6 Circuits

710000835

20,34€ Prix unitaire TTC

RS SW

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

RS SW

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

SOL

CONNECTOR_FEMALE 2 CAVITIES Connecteur Femelle, 2 Circuits

515177192

10,87€ Prix unitaire TTC

SOL

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

SOL

SEAL-WIRE Joint De Fil

710001153

2,58€ Prix unitaire TTC

SOL

TERMINAL Terminal

710000925

3,66€ Prix unitaire TTC

TAS

CLIP Support Attache de Connecteur (rebord)

409210100

2,42€ Prix unitaire TTC

TAS

HOUSING Logement

710001231

15,92€ Prix unitaire TTC

TAS

LOCK Verrou 6 Positions

710005296

1,10€ Prix unitaire TTC

TAS

SEAL Joint

710001233

3,66€ Prix unitaire TTC

TAS

TERMINAL Terminal

710001224

3,66€ Prix unitaire TTC

HOUSING Logement

710000645

17,78€ Prix unitaire TTC

SEAL Joint d'étanchéité

278001482

3,66€ Prix unitaire TTC

FEMALE TERMINAL Cosse Femelle

278001481

4,00€ Prix unitaire TTC

Retrouvez sur cette page le schéma détaillé 08- 0 - MAIN HARNESS - 710009790 CAN-AM. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine CAN-AM.

Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Autres pièces pour Outlander PRO HD5 4X4 1HRC

Can-Am Outlander PRO HD5 4X4 1HRC 2024

Outlander PRO HD5 4X4 1HRC

Modèle : OUTLANDER

Cylindrée : 650

Année : 2024
