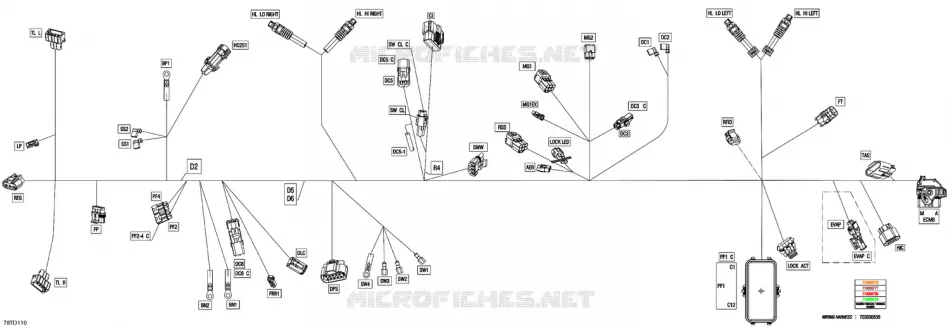

08- 0 - MAIN HARNESS - 710009779 pour Can-Am Outlander X XC 1000R EFI 4X4 4MRB de 2024

08- 0 - FRONT SECTION

08- 0 - REAR SECTION

200

WIRING HARNESS_MAIN Main Wiring Harness

710009779

1 001,02€ Prix unitaire TTC

AEB

CONNECTOR_SUMITOMO FEMALE 2 CAVITIES Sumitomo Female Connector 2 Cavities

710008152

12,22€ Prix unitaire TTC

AEB

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

AEB

FEMALE TERMINAL Cosse Femelle

409012100

5,36€ Prix unitaire TTC

BN1

TERMINAL_FEMALE Terminal

710000913

6,62€ Prix unitaire TTC

BN2

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

BP1

TERMINAL_FEMALE Cosse & Anneau

278001392

5,46€ Prix unitaire TTC

CONNECTOR_FEMALE 20 CAVITIES Connecteur Femelle 20 Circuits

278002858

26,66€ Prix unitaire TTC

SEALING CAP Bouchon étanche

278002860

2,04€ Prix unitaire TTC

TERMINAL_MOLEX FEMALE Cosse Femelle

515178018

1,34€ Prix unitaire TTC

DIODE Diode

409012700

13,14€ Prix unitaire TTC

DIODE Diode

409012700

13,14€ Prix unitaire TTC

DIODE Diode

409012700

13,14€ Prix unitaire TTC

DC1

CONNECTOR_FEMALE 1 CAVITY Cosse Femelle

409010300

5,00€ Prix unitaire TTC

DC2

CONNECTOR_FEMALE 1 CAVITY Cosse Femelle

409010300

5,00€ Prix unitaire TTC

DC3

CONNECTOR_FEMALE 2 CAVITIES Logement Femelle, 2 Circuits

515175658

18,62€ Prix unitaire TTC

DC3

FEMALE TERMINAL Cosse Femelle

515175231

5,00€ Prix unitaire TTC

DC3 C

MALE HOUSING, 2 CIRCUITS Logement Mâle, 2 Circuits

710000667

9,89€ Prix unitaire TTC

DC5

CONNECTOR_FEMALE 2 CAVITIES Connecteur Mâle, 2 Circuits

278000220

17,26€ Prix unitaire TTC

DC5

WIRE SEAL Joint De Fil

278001065

8,78€ Prix unitaire TTC

DC5

FEMALE TERMINAL Cosse Femelle

278000223

3,66€ Prix unitaire TTC

DC5 1

TUBING étui Thermique

278001007

4,26€ Prix unitaire TTC

DC5 1

TERMINAL_FEMALE Cosse Femelle

710000421

7,22€ Prix unitaire TTC

DC5 C

CLIP Clip

710000992

4,84€ Prix unitaire TTC

DC5 C

CONNECTOR_DELPHI MALE 2 CAVITIES Bloc Femelle, 2 Circuits

278000217

10,90€ Prix unitaire TTC

DC5 C

WIRE SEAL Joint De Fil

278000216

3,66€ Prix unitaire TTC

DC6

CONNECTOR_FEMALE 2 CAVITIES Connecteur Mâle, 2 Circuits

278000220

17,26€ Prix unitaire TTC

DC6

WIRE SEAL Joint De Fil

278001065

8,78€ Prix unitaire TTC

DC6

FEMALE TERMINAL Cosse Femelle

278000223

3,66€ Prix unitaire TTC

DC6 C

CLIP Clip

710000992

4,84€ Prix unitaire TTC

DC6 C

CONNECTOR_DELPHI MALE 2 CAVITIES Bloc Femelle, 2 Circuits

278000217

10,90€ Prix unitaire TTC

DC6 C

WIRE SEAL Joint De Fil

278000216

3,66€ Prix unitaire TTC

DLC

HOUSING Connecteur Femelle, 6 Circuits

710002706

23,28€ Prix unitaire TTC

DLC

LOCK Barrure

710002705

5,18€ Prix unitaire TTC

DLC

TERMINAL_AMPHENOL FEMALE Terminal Femelle

710005438

4,84€ Prix unitaire TTC

DLC

TERMINAL_AMPHENOL FEMALE Terminal Femelle

710005439

5,18€ Prix unitaire TTC

DPS

CONNECTOR_FEMALE 10 CAVITIES Logement Femelle

710004989

8,74€ Prix unitaire TTC

DPS

LOCK Verrou

710001222

2,40€ Prix unitaire TTC

DPS

LOCK Verrou

710005098

2,23€ Prix unitaire TTC

DPS

PLUG Bouchon

710002075

3,54€ Prix unitaire TTC

DPS

WIRE SEAL Joint De Fil

278002186

6,48€ Prix unitaire TTC

DPS

SEAL Joint

710003153

1,14€ Prix unitaire TTC

DPS

TERMINAL Terminal

710001765

710001873

2,42€ Prix unitaire TTC

DPS

FEMALE TERMINAL Terminal Femelle

278002187

7,24€ Prix unitaire TTC

ECMB

COVER Couvercle, 48 positions

710001591

14,42€ Prix unitaire TTC

ECMB

CONNECTOR 48 CAVITIES Logement Molex, 48 Circuits

710001967

166,01€ Prix unitaire TTC

ECMB

PLUG Bouchon

710001592

2,58€ Prix unitaire TTC

ECMB

PLUG Bouchon

710001593

2,58€ Prix unitaire TTC

ECMB

FEMALE TERMINAL Terminal Femelle

710001589

2,58€ Prix unitaire TTC

ECMB

TERMINAL Terminal

710001728

7,76€ Prix unitaire TTC

ECMB

FEMALE TERMINAL Terminal Femelle

710001727

3,66€ Prix unitaire TTC

EVAP

MALE HOUSING, 2 CIRCUITS Logement Mâle, 2 Circuits

278001005

22,34€ Prix unitaire TTC

EVAP

SEAL Joint

415128501

2,16€ Prix unitaire TTC

EVAP

FEMALE TERMINAL Terminal Femelle

278000998

5,00€ Prix unitaire TTC

EVAP C

CONNECTOR_MALE 2 CAVITIES Logement

710001794

15,31€ Prix unitaire TTC

EVAP C

CAP Bouchon

710000840

6,66€ Prix unitaire TTC

CONNECTOR_FEMALE 4 CAVITIES Logement Femelle, 4 Circuits

409209700

18,62€ Prix unitaire TTC

WIRE SEAL Joint De Fil

278001013

3,90€ Prix unitaire TTC

WIRE SEAL Joint De Fil

515176621

8,48€ Prix unitaire TTC

FEMALE TERMINAL Cosse Femelle

278001014

3,90€ Prix unitaire TTC

FEMALE TERMINAL Terminal Femelle

710001340

6,77€ Prix unitaire TTC

FRR1

CONNECTOR_FEMALE 2 CAVITIES Logement Femelle, 2 Circuits

515175658

18,62€ Prix unitaire TTC

FRR1

FEMALE TERMINAL Cosse Femelle

710003896

2,54€ Prix unitaire TTC

CLIP Support Attache de Connecteur (rebord)

409210100

2,42€ Prix unitaire TTC

CONNECTOR_DELPHI MALE 2 CAVITIES Bloc Femelle, 2 Circuits

278000217

10,90€ Prix unitaire TTC

WIRE SEAL Joint De Fil

278000218

5,00€ Prix unitaire TTC

MALE TERMINAL Cosse Mâle

409004300

6,62€ Prix unitaire TTC

HIC

CONNECTOR_FEMALE 6 CAVITIES Logement

710001928

19,79€ Prix unitaire TTC

HIC

LOCK Verrou

710001222

2,40€ Prix unitaire TTC

HIC

CAP Bouchon

710001225

10,42€ Prix unitaire TTC

HIC

SEAL Joint

710001233

3,66€ Prix unitaire TTC

HIC

SEAL-WIRE Joint De Fil

710001332

3,90€ Prix unitaire TTC

HIC

TERMINAL Terminal

710001229

3,66€ Prix unitaire TTC

HIC

TERMINAL Terminal

710001228

3,90€ Prix unitaire TTC

HL HI LEFT

CONNECTOR_FEMALE 2 CAVITIES Housing

710007660

9,38€ Prix unitaire TTC

HL HI LEFT

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

HL HI LEFT

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

HL HI LEFT

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

HL HI RIGHT

CONNECTOR_FEMALE 2 CAVITIES Housing

710007660

9,38€ Prix unitaire TTC

HL HI RIGHT

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

HL HI RIGHT

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

HL HI RIGHT

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

HL LO LEFT

CONNECTOR_FEMALE 2 CAVITIES Connecteur Femelle, 2 Circuits

515177192

10,87€ Prix unitaire TTC

HL LO LEFT

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

HL LO LEFT

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

HL LO LEFT

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

HL LO RIGHT

CONNECTOR_FEMALE 2 CAVITIES Connecteur Femelle, 2 Circuits

515177192

10,87€ Prix unitaire TTC

HL LO RIGHT

LOCK Verrou

710001152

5,00€ Prix unitaire TTC

HL LO RIGHT

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

HL LO RIGHT

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

HO2S1

HOUSING Connecteur

710002466

3,62€ Prix unitaire TTC

HO2S1

LOCK Verrou

710002469

2,40€ Prix unitaire TTC

HO2S1

SEAL Joint d'étanchéité

278001482

3,66€ Prix unitaire TTC

HO2S1

GOLD TERMINAL Terminal Or

710002597

3,62€ Prix unitaire TTC

HO2S1

TERMINAL *TERMINAL Terminal

710000736

6,50€ Prix unitaire TTC

LOCK ACT

HOUSING-FEMALE Logement Femelle 4 Positions

710005392

6,67€ Prix unitaire TTC

LOCK ACT

LOCK Verrou 4 Positions

710005394

4,42€ Prix unitaire TTC

LOCK ACT

SEAL Joint d'étanchéité

278001482

3,66€ Prix unitaire TTC

LOCK ACT

FEMALE TERMINAL Cosse Femelle

278001481

4,00€ Prix unitaire TTC

LOCK LED

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

LOCK LED

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

LOCK LED

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

CONNECTOR_FEMALE 2 CAVITIES Logement Femelle, 2 Circuits

515175658

18,62€ Prix unitaire TTC

FEMALE TERMINAL Cosse Femelle

710003896

2,54€ Prix unitaire TTC

MG1

MALE TERMINAL HOUSING, 6 CIRCUITS Logement De Terminal Mâle, 6 Circuits

710000835

20,34€ Prix unitaire TTC

MG1

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

MG1

SEAL Joint

409012300

5,32€ Prix unitaire TTC

MG1

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

MG1EX

CONNECTOR_FEMALE 1 CAVITY Connecteur

710006273

22,20€ Prix unitaire TTC

MG1EX

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

MG1EX

FEMALE TERMINAL Cosse Femelle

409012100

5,36€ Prix unitaire TTC

MG2

FEMALE HOUSING, 6 CIRCUITS Logement Femelle, 6 Circuits

710000081

9,98€ Prix unitaire TTC

MG2

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

MG2

SEAL Joint

409012300

5,32€ Prix unitaire TTC

MG2

FEMALE TERMINAL Cosse Femelle

409012100

5,36€ Prix unitaire TTC

PF1

FUSE BOX BASE ASSïY Base Boite de Fusible Ass.

415129856

59,64€ Prix unitaire TTC

PF1

CAP Bouchon

710000840

6,66€ Prix unitaire TTC

PF1

WIRE SEAL Joint De Fil

278000999

3,66€ Prix unitaire TTC

PF1

SEAL Joint

415128501

2,16€ Prix unitaire TTC

PF1

FEMALE TERMINAL Terminal Femelle

515177009

6,77€ Prix unitaire TTC

PF1

FEMALE TERMINAL Terminal Femelle

515177012

6,20€ Prix unitaire TTC

PF1 C

FUSE COVER Couvercle De Fusible

710001026

25,14€ Prix unitaire TTC

PF1 C

DECAL_FUSES Fuses Decal

710008569

15,36€ Prix unitaire TTC

PF1 C

FOAM Coussinnet

278002172

6,66€ Prix unitaire TTC

PF1 C-SP1

LITTLE FUSE, 7.5 AMPERES Mini-fusible, 7.5 Ampères | Not Shown

710000743

9,72€ Prix unitaire TTC

PF1 C-SP2

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1 C-SP3

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1 C-SP4

LITTLE FUSE, 20 AMPERES Mini-Fusible, 20 Ampères

710000746

9,72€ Prix unitaire TTC

PF1-F1

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F2

LITTLE FUSE, 7.5 AMPERES Mini-fusible, 7.5 Ampères | Not Shown

710000743

9,72€ Prix unitaire TTC

PF1-F3

LITTLE FUSE, 20 AMPERES Mini-Fusible, 20 Ampères

710000746

9,72€ Prix unitaire TTC

PF1-F4

LITTLE FUSE, 20 AMPERES Mini-Fusible, 20 Ampères

710000746

9,72€ Prix unitaire TTC

PF1-F5

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F6

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F7

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F8

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F9

LITTLE FUSE, 10 AMPERES Mini Fusible, 10 Amperes

710000744

10,38€ Prix unitaire TTC

PF1-F12

FUSE, 25 AMPS Mini-Fusible, 25 Ampères

710002590

22,20€ Prix unitaire TTC

PF1-RY1

RELAY, 30 AMP Relais, 30 AMP

515176774

25,39€ Prix unitaire TTC

PF1-RY2

RELAY Relais

715900824

25,39€ Prix unitaire TTC

PF1-RY3

RELAY Relais

715900824

25,39€ Prix unitaire TTC

PF1-RY5

RELAY, 30 AMP Relais, 30 AMP

515176774

25,39€ Prix unitaire TTC

PF1-RY6

RELAY Relais

715900824

25,39€ Prix unitaire TTC

PF2

FUSE Fusible

710001613

10,38€ Prix unitaire TTC

PF2

FUSE HOLDER Porte-Fusible

278001325

10,38€ Prix unitaire TTC

PF2

FEMALE TERMINAL Cosse Femelle

710000113

7,98€ Prix unitaire TTC

PF4

FUSE Fusible

710001613

10,38€ Prix unitaire TTC

PF4

FUSE HOLDER Porte-Fusible

278001325

10,38€ Prix unitaire TTC

PF4

FEMALE TERMINAL Cosse Femelle

710000357

8,78€ Prix unitaire TTC

RESISTOR Resistor

710008735

4,42€ Prix unitaire TTC

REG

CONNECTOR_FEMALE 3 CAVITIES Connecteur Femelle, 3 Circuits

710000879

30,74€ Prix unitaire TTC

REG

CAP Bouchon

710000882

13,18€ Prix unitaire TTC

REG

SEAL Joint

710001932

3,82€ Prix unitaire TTC

REG

TERMINAL Terminal

710001934

6,48€ Prix unitaire TTC

RFID

HOUSING Logement

710001161

13,14€ Prix unitaire TTC

RFID

LOCK Verrou

710001162

3,67€ Prix unitaire TTC

RFID

WIRE SEAL Joint De Fil

710001163

8,78€ Prix unitaire TTC

RFID

FEMALE TERMINAL Terminal Femelle

710001164

10,18€ Prix unitaire TTC

RSS

MALE TERMINAL HOUSING, 6 CIRCUITS Logement De Terminal Mâle, 6 Circuits

710000835

20,34€ Prix unitaire TTC

RSS

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

RSS

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

SS1

CONNECTOR_FEMALE 1 CAVITY Cosse Femelle

409010300

5,00€ Prix unitaire TTC

SS2

CONNECTOR_FEMALE 1 CAVITY Cosse Femelle

409010300

5,00€ Prix unitaire TTC

SW1

FEMALE TERMINAL Terminal Femelle

409010700

6,16€ Prix unitaire TTC

SW2

FEMALE TERMINAL Terminal Femelle

409010700

6,16€ Prix unitaire TTC

SW3

FEMALE TERMINAL Terminal Femelle

409010700

6,16€ Prix unitaire TTC

SW4

TERMINAL_FEMALE Cosse & Anneau

278000992

2,58€ Prix unitaire TTC

SW CL

WIRE SEAL Joint De Fil

710000402

5,36€ Prix unitaire TTC

SW CL

MALE TERMINAL Cosse Mâle

409011300

7,02€ Prix unitaire TTC

SW CL C

CONNECTOR_FEMALE 3 CAVITIES Logement De Terminal Femelle, 3 Circ.

710000153

12,22€ Prix unitaire TTC

SW CL C

CAP Bouchon

710000080

9,36€ Prix unitaire TTC

SWW

CONNECTOR_FEMALE 3 CAVITIES Bloc Mâle, 3 Circuits

278000273

10,90€ Prix unitaire TTC

SWW

WIRE SEAL Joint De Fil

278001065

8,78€ Prix unitaire TTC

SWW

FEMALE TERMINAL Cosse Femelle

278000223

3,66€ Prix unitaire TTC

TAS

HOUSING Logement

710001231

15,92€ Prix unitaire TTC

TAS

LOCK Verrou 6 Positions

710005296

1,10€ Prix unitaire TTC

TAS

SEAL Joint

710001233

3,66€ Prix unitaire TTC

TAS

TERMINAL Terminal

710001224

3,66€ Prix unitaire TTC

TL L

HOUSING Connecteur, 3 Positions

710003167

11,10€ Prix unitaire TTC

TL L

SEAL Joint

415128501

2,16€ Prix unitaire TTC

TL L

FEMALE TERMINAL Terminal Femelle

278000998

5,00€ Prix unitaire TTC

TL R

HOUSING Connecteur, 3 Positions

710003167

11,10€ Prix unitaire TTC

TL R

SEAL Joint

415128501

2,16€ Prix unitaire TTC

TL R

FEMALE TERMINAL Terminal Femelle

278000998

5,00€ Prix unitaire TTC

Retrouvez sur cette page le schéma détaillé 08- 0 - MAIN HARNESS - 710009779 CAN-AM. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine CAN-AM.

Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Autres pièces pour Outlander X XC 1000R EFI 4X4 4MRB

Can-Am Outlander X XC 1000R EFI 4X4 4MRB 2024

Outlander X XC 1000R EFI 4X4 4MRB

Modèle : OUTLANDER

Cylindrée : 1000

Année : 2024
